图文展示

帘式MBR膜组件(PVDF)

杭州水清膜分离科技开发生产的超高强度带内衬MBR膜组件(MBR膜片)是目前最适合用于MBR膜生物反应系统的核心过滤膜组件。由杭州水清膜分离科技有限公司开发生产的增强型聚偏氟乙烯(PVDF)中空纤维帘式膜组件(带内衬MBR膜片)结构先进,性能优越,主要由增强型聚偏氟乙烯中空纤维膜、进气管、内曝气管和出水管组成。


专利设计—独特内曝气,保证膜丝充分抖动,强化气水擦洗效果

(SQ-FR-MBR膜性能参数)


产品规格型号SQ-FR-MBR-6-PVDFSQ-FR-MBR-10-PVDFSQ-FR-MBR-15-PVDFSQ-FR-MBR-20-PVDFSQ-FR-MBR-30-PVDF
品牌杭州水清膜分离科技
有效膜面积6㎡10㎡15㎡20㎡30㎡
膜丝内·外径
1.2mm·2.2mm
膜材质PVDF(聚偏氟乙烯)+PET+特种纳米粒子
平均截留孔径0.05um
纯水通量≥700L/㎡/H
设计膜产水通量
8-25L/㎡/H
过滤方式
负压抽吸
运行压力0—— -0.08Mpa
最大反洗压力≤0.15Mpa
适用水温
2-45℃
组件平均曝气量
5-6 Nm³/h.帘
长时使用PH范围2-12
适于污泥浓度(MLSS)
3000-10000mg/L
推荐运行模式
开8min停2min

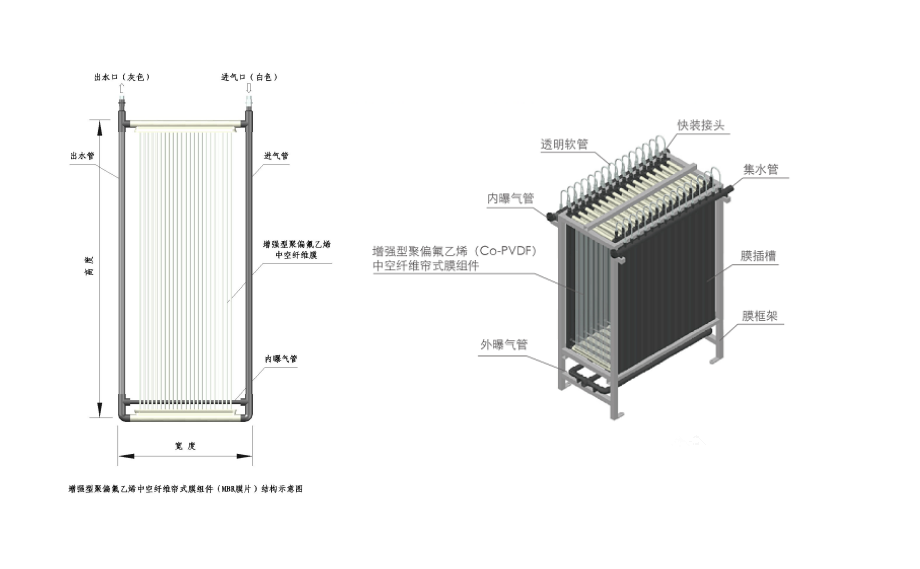

(SQ-FR-MBR膜组件、膜堆结构示意图)

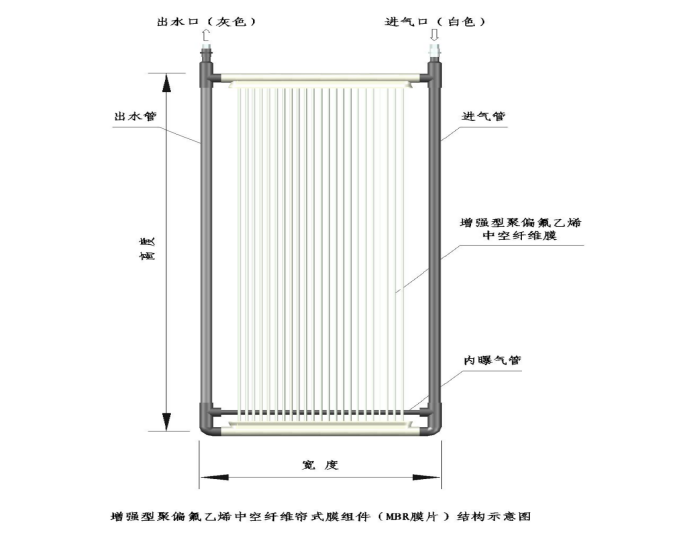

SQ-MBR结构示意图


(小型SQ-FR-MBR膜堆规格参数)

处理量(m³/D)
膜堆型号膜堆尺寸(长*宽*高)mm膜片数量总膜面积
10SQ-FR-MBRMD-6×4型396*736*13004片24㎡
15SQ-FR-MBRMD-6×6型556*736*13006片36㎡
20SQ-FR-MBRMD-6×8型716*736*13008片48㎡
50SQ-FR-MBRMD-8×16型1356*736*130016片128㎡
70SQ-FR-MBRMD-8×22型1836*736*130022片176㎡
100SQ-FR-MBRMD-10×25型2100*760*180025片250㎡

(中小型SQ-FR-MBR膜堆规格参数)

处理量(m³/D)膜堆型号膜堆数量膜堆尺寸(长*宽*高)mm膜片数量总膜面积
120SQ-FR-MBRMD-12×25型1套2100*760*180025片300㎡
150SQ-FR-MBRMD-15×25型1套2100*760*180025片375㎡
200SQ-FR-MBRMD-12×21型2套1700*760*180042片504㎡
250SQ-FR-MBRMD-12×26型2套2180*760*180056片672㎡
300SQ-FR-MBRMD-15×25型2套2100*760*180050片750㎡
350SQ-FR-MBRMD-15×29型2套2420*760*180058片875㎡
400SQ-FR-MBRMD-15×22型3套1860*760*180066片990㎡

(中大型SQ-FR-MBR膜堆规格参数)

处理量(m³/D)膜堆型号膜堆数量膜堆尺寸(长*宽*高)mm膜片数量总膜面积
500SQ-FR-MBRMD-15×21型4套2100*760*180084片1260㎡
800SQ-FR-MBRMD-15×27型5套2260*760*1800135片2025㎡
1000SQ-FR-MBRMD-15×21型8套1780*760*1800168片2520㎡
1500SQ-FR-MBRMD-30×25型5套2100*1250*1800125片3750㎡
2000SQ-FR-MBRMD-30×21型8套1780*1250*1800168片5040㎡
3000SQ-FR-MBRMD-30×25型10套2100*1250*1800250片7500㎡
5000SQ-FR-MBRMD-40×26型12套2180*1250*2300312片12480㎡

注:1、以上设计产水量为处理生活污水,温度25℃的条件下的参考值,不同水质设计膜通量不同;

        2、膜组件数量规格尺寸可根据客户要求、现场情况进行调整;

    3、配套使用设备产水泵、风机、反洗泵、控制系统等可致电我公司询问参数规格;
